Trabalhando mais rápido utilizando Express Tools

Se você não está usando o AutoCAD Express Tools, está perdendo tempo. O Express Tools é uma coleção de pequenas ferramentas de aprimoramento de produtividade que são instaladas com o AutoCAD. Eles são criadas usando as APIs do AutoCAD, como o AutoLISP, e, portanto, não estão disponíveis no AutoCAD LT também (aquela versão baratinha do AutoCAD).



Aqui algumas possibilidades do Express Tools

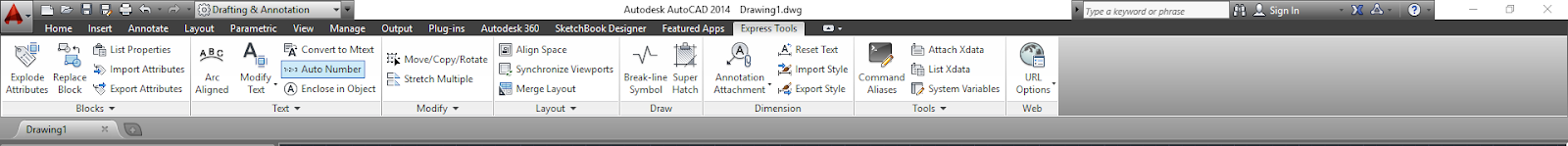

Nossa jornada começa com a barra de menus do estilo antigo. Ative-o com o comando MENUBAR e no estado 1. Clique em Express no lado direito e ele será expandido para mostrar mais de 10 categorias de ferramentas. Ainda fui mais longe e nos submenus consegui contar mais de 60 outros comandos.

Ferramentas para blocos

Existe dentro do Express Tools ferramentas específicas para blocos. vamos a algumas:

Copy Nernest Objects - com essa ferramente você pode copiar objetos de dentro de um bloco para fora sem precisar explodir o bloco.


Export Atribute Information - Você pode ainda exportar todos os atributos de um bloco diretamente para um arquivo de texto.


Import Atribute Information - Da mesma forma você pode importar informações de atributos de um bloco diretamente de um arquivo de texto.



 Break Line Symbol

Você sabia que o AutoCAD faz automaticamente as linhas de quebra através de um comando? Pois bem existe um comando só para isso. Se chama breakline esse comando faz parte do Express Tools.


 SUPERHATCH (Express Tool)


Outro recurso é o SUPERHATCH. Esse comando permite fazer hachuras em uma área usando objetos de imagem, de bloco, de refex ou ainda de cobertura selecionados.

Quando você digita o comando se abre uma caixa de diálogo com algumas opções:

  1. Imagem - Permite que você chame uma imagem para especificar a imagem para o padrão de hachura.
  2. Bloco - Abre uma caixa de diálogo para especificar o bloco para o padrão de hachura.
  3. Anexar XREf - Permite anexas o formato da hachura a um XREF.
  4. Cobertura - Utiliza um objeto de cobertura para o padrão.
  5. Selecionar existente - seleciona alguma se já existir.
Você pode utilizar a um Bloco para criar padrões de hachura imediatamente, blocos com diferentes camadas, cores e tipos de linha para criar padrões de hachura que reagem a estados da camada e plotar com uma variedade de espessuras de linha, você praticamente cria um padrão de hachura do zero com ele desenhado, se você usar um array de linhas mudando a distância você muda o padrão. Isso também permite o efeito superficial renderizado.

Existem muito mais ferramentas no Express Tools mas achei interessante comentar um pouco sobre eles, espero que tenha ajudado.
