Obtendo informações do AutoCAD com DATAEXTRACTION

Essa semana tive que fazer um serviço de reunir informações de progressiva de obstáculos. Trata-se de um documento que contem um desenho em planta com todas as informações de obstáculos que uma dada linha de transmissão. Meu trabalho era classificá-los e definir um trecho em que não se pode construir ou deve ser evitada a construção de uma torre.

Como os objetos estão numa sequência como uma longa estrada organizada em quilômetros resolvi desenhar linhas continuas com o comando XLine no inicio e fim de cada obstáculo.


Como podem ver na foto cada obstaculo tem um XLine antes e depois do obstaculo. isso me dá duas quilometragens no eixo X de inicio e fim do obstaculo. Agora, como extrair essa informação do AutoCAD? Obter todas as coordenadas X das Xline's?

Como tudo no AutoCAD, isso já foi pensado e implementado. Existe um comando chamado DATAEXTRACTIONque permite que você exporte para uma planilha em Excel todas as informações que quiser a respeito dos objetos de um desenho.

Utilizando o DATAEXTRACTION

O DATAEXTRACTION é um comando universal para extrair informações, assim que você executar o comando aparecerá um wizard de 6 passos para você extrair as informações.

1° Passo - Criar ou chamar o arquivo de extração

O primeiro passo é criar um template, eu recomendo você sempre gravar um arquivo de extração customizado assim você poderá nas próximas vezes apenas utilizar a configuração de extração predefinida.

Se você já tiver um template pronto basta apenas chama-lo nessa janela e apertar NEXT.

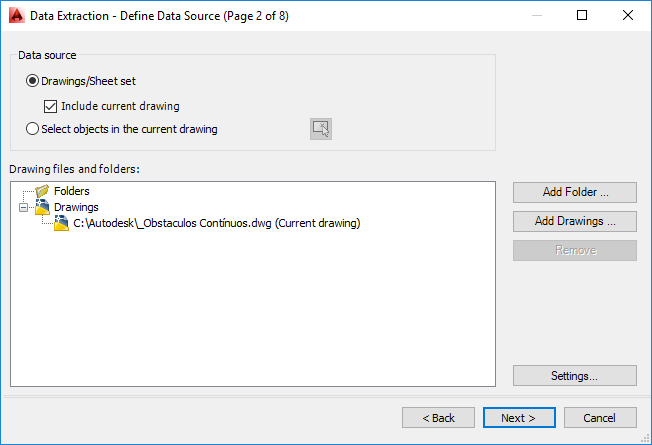

2° Passo - Selecionar os desenhos e Objetos

Você pode inclusive selecionar mais de um documento DWG para obter informações ou ainda apenas uma região do documento. Por exemplo, se você está querendo contabilizar todos os blocos tomada de uma sala, poderia extrair só da região em questão.

No meu caso será todo o documento mesmo e apenas essa documento.


3° Selecionando os objetos

Nesta etapa você seleciona os objetos que serão necessários para extração, no meu caso será apenas os objetos do tipo XLine.

4° Selecione as propriedades

Neste passo você seleciona as propriedades dos objetos que você selecionou que vão ser listados no documento final. No meu caso selecionarei só o ponto de inserção X,Y,Z. A principio a unica informação que eu preciso mesmo é o X mas colocarei todas as três.

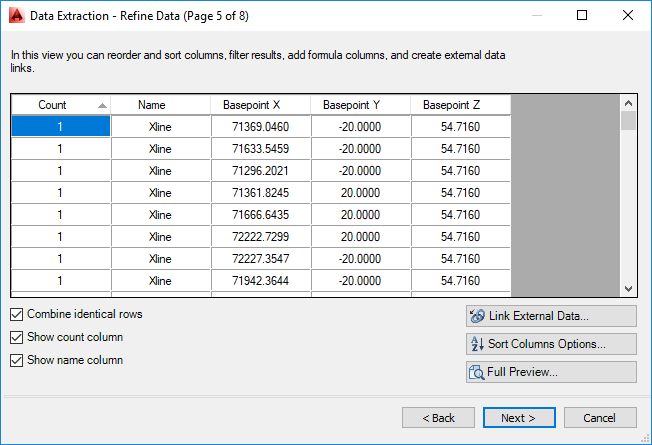

5° Pré-visualização dos dados

Esse quinto passo é apenas uma pré visualização dos dados que foram extraídos.


6° Exportar para aquivo

Você pode exportar para um arquivo de texto, xls, csv ou até mesmo um arquivo de dados do Microsoft Access. Ainda sim é possível montar uma tabela no próprio arquivo DWG.

No meu caso vou gerar um arquivo do Excel.


Pronto agora é só gerar a planilha de saída


Aqui está o resultado final:


Espero ter ajudado.
